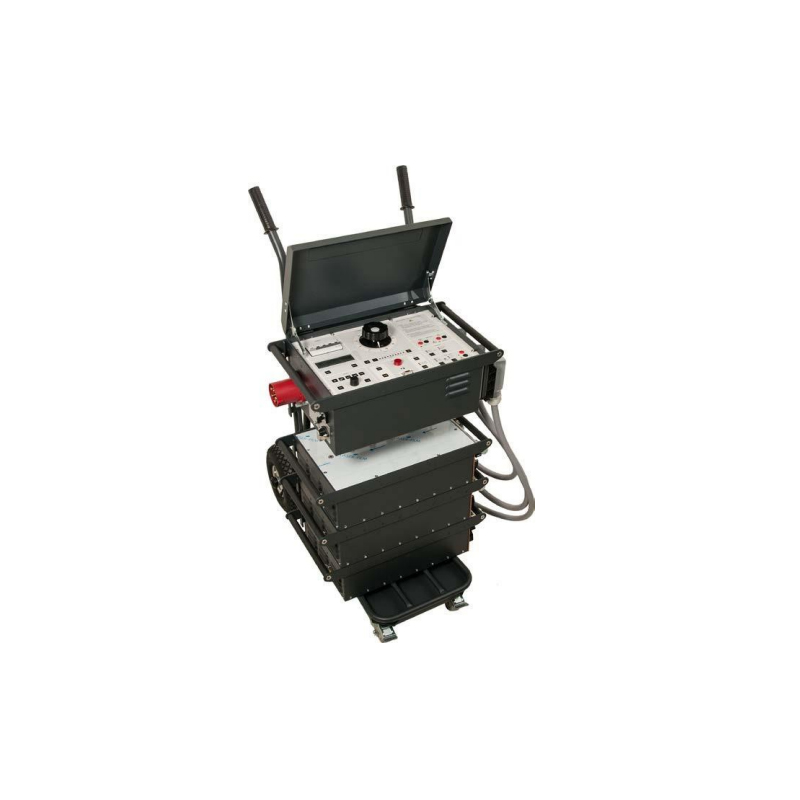

美國Megger ODEN AT一次電流注入測試系統
詳細信息| 詢價留言品牌：美國Megger 型號：ODEN AT 加工定制：否 外形尺寸：570 x 310 x 230 mm 重量：25 kg kg 電源電壓：220 v 測量范圍：- 用途：斷路器測試 顯示：LCD 保護：輸出變壓器內置熱斷路器，初級側由小型斷路器保護 電源插座：IEC 60309-2, 63 A 可用語言：English, German, French, Spani 測量方法：AC，真有效值 電源插座：IEC 60309-2, 63 A 可用語言：English, German, French, Spani 美國MEGGER ODEN AT初級電流注入測試系統，ODEN AT用于保護繼電器設備和斷路器的初級注入測試。還用于測試電流互感器的匝數比和其他需要高可變電流的應用。現在熱賣中，如需購買，可通過愛儀器儀表的客服熱線聯系我們！
美國MEGGER ODEN AT初級電流注入測試系統簡介：
ODEN AT測試系統設計用于保護繼電器設備和斷路器的初級注入測試。
ODEN AT用于測試電流互感器的匝數比和其他需要高可變電流的應用。
ODEN AT系統由一個控制單元和一個，兩個或三個當前單元組成。 當前單元有三種版本：S，X和H.除了X單元有額外的30/60 V輸出外，S和X當前單元是相同的。H單位的額定電流更高。 這使得可以以合適的方式配置ODEN AT系統。 所有零件都是便攜式的，ODEN AT可以快速組裝和連接。
ODEN AT控制單元有許多先進的功能 - 例如強大的測量部分，可以顯示匝數比以及時間，電壓和電流。
第二個測量通道可以用來測量額外的電流或電壓。
計算電流互感器的匝數比，阻抗，電阻，功率，功率因數（cosφ）和相位角，并顯示在顯示屏上。
電流和電壓可以表示為標稱值的百分比。 當電壓或觸點信號到達停止輸入端時，快速動作保持功能將數字顯示器上的短時間讀數凍結，被測對象中斷電流或停止注入。
ODEN AT初級電流注入測試系統特點：
zui先進的一次電流注入測試系統，可簡化所有類型的開關設備和CT 調試，接地電網，斷路器測試等等
模塊化設計允許輸出電流與單位尺寸的*佳用戶配置
緊湊型運輸車便于攜帶到空間有限的開關室內
獨特的I / 30功能可以使用低電流預先設定電流，以防止測試樣品發熱，從而消除測試結果的損壞
ODEN AT初級電流注入測試系統應用：
初級電流注入測試和斷路器測試
這些測試需要高電流和測量持續時間非常短的電流的能力。
ODEN AT專為滿足這些需求而設計。 測量低壓斷路器的運行時間不需要額外的觸點。 當主斷路器觸點打開時，測試停止以中斷電流。 輸出電流啟動與電流零交叉點同步，以確保良好的重復性和*小的直流偏移。
測試電流互感器
對于匝數比測試，同時顯示主電流和二次電流或匝數比。 由于匝數比直接顯示為標稱值（例如1000/5），因此不需要進一步計算。 二次回路的負擔可以測量和呈現在VA。
極性測試
顯示了電流的相位偏移，輸出的極性清晰地標出。
熱運行
ODEN AT是執行熱量運行的理想選擇。 電流可以連續施加或通過可編程間隔施加。 時間可以在幾分鐘和幾小時內顯示，有利于長期的測試能力。
自動重合器和分段器
ODEN AT也可以設置為用重合繼電器測試斷路器。 可以測量操作限制，部分時間，總時間和鎖定之前的操作次數。 用戶可選擇的重合順序可以編程測試分段器。
測試地面網格和安全地面設備的完整性
以測試接地網的一種方法是通過注射參閱-ENCE地面和地面之間的電流進行測試和測量的伏年齡降和電流流過接地網的百分比。
ODEN AT附帶的X型電流單元專為此類應用而設計。 人身安全的理由必須在額定電流下進行測試，這是ODEN AT非常適合的一項任務。
ODEN AT初級電流注入測試系統特征和優勢：
1. 顯示。 顯示器顯示電流表2上顯示的時間，輸出電流，電壓，電流和相角。 您可以滾動實體Z，P，Q，R，X，S，功率因數（cosφ）和I max。
2. 用于電流輸出的小型斷路器。 中斷輸出電流。 也可以手動啟動，以安全斷開負載。
3. 當前減少按鈕。 在設置過程中使用，將輸出電流降至1/30。有用的是為了避免例如無意的跳閘和過熱。
4. 微調旋鈕。 微調電流和+/-按鈕進行粗調。
5. 指示燈。 指示電表2或電壓表是否啟用。
6. 電壓表的輸入。 用于測量電壓和微歐姆計測量。
7. 輸入電流表2.用于測量外部電路中的電流（例如在電流互感器的次級繞組中）。
8. 保持功能。 此功能凍結顯示屏上的讀數。
9. 選擇/設置（CHANGE）旋鈕。 選擇所需的菜單選項（顯示在顯示窗口中）。 也用于更改nu-merical值。
10. 設置按鈕。 不熟悉ODEN AT的人員可以非常有效地使用預定義的設置，而有經驗的用戶可以進行自己的基本設置。
電流表。 用于設置主電流輸出電流表。 您可以選擇所需的范圍或選擇自動量程。
V / A計。 在電壓表和電流表之間切換。2.也可用于選擇所需范圍或選擇自動量程。
系統。 用于一般設置。
記憶。 用于保存或調出十個設置記憶中的奧登。 其中一個存儲器包含ODEN AT加電時調用的默認（預定義）設置。
應用。 用于調用所需的測量模式：自動重合器，分段器或微歐姆計。ODEN AT也可以設置為用戶可選的脈沖和暫停時間生成脈沖序列。11. 注入。 開始當前注射和計時。
12. 瞬間注入。 當使用此按鈕時，只要按下，注射*會繼續。 有用的是為了避免例如過熱。
13. 計算機的RS232。 ODEN AT配備了與PC通訊的串口（例如用于傳輸測試數據）。
14. 手動關閉。 按下此按鈕時注射和計時停止。
15. 自動注射停止。 在用戶指定的時間間隔或輸入條件滿足后，代停止。 二極管顯示選定的OFF狀態。
16. 停止狀態指示器。 表示滿足停止條件，觸發電壓或觸點。
17. 狀態指示器。 指示連接到輸入的觸點是否閉合或電壓是否存在。
18. ·停止注入。 用于凍結讀數或停止注射。 當被測試物體中斷電流時，啟動外部觸點或施加或移除電壓時激活。
ODEN AT初級電流注入測試系統可選配件：
HCP2000 — 高電流探頭
電流互感器開關盒
多股高電流電纜套件
高電流串口
高電流雙杠
輸入電源適配器240 / 400V
電纜套件（GA-12052 ）2 x 5 米（16 英尺）
ODEN AT一次電流注入測試系統規格規格在標稱輸入電壓和+25°C（77°F）的環境溫度下有效。 規格如有更改，恕不另行通知。 環境 應用領域 該儀器適用于高壓變電站和工業環境。 溫度 操作 0°C to +50°C (+32°F to +122°F) 儲存和運輸 -25°C to +55°C (-13°F to +127°F) 濕度 5% – 95% RH, non-condensing CE標志 LVD 2006/95/EC EMC 2004/108/EC 常規 主電壓 240 / 400 V AC, 50 / 60 Hz
480 V AC / 60 Hz電源插座 IEC 60309-2, 63 A 輸入電流 輸出電流×開路電壓/輸入電壓 保護 輸出變壓器內置熱斷路器，初級側由小型斷路器保護。 尺寸 控制單元 AT 570 x 310 x 230 mm(22.4” x 12.2” x 9”) 當前單位 S ， X H 570 x 310 x 155 mm(22.4” x 12.2” x 6”) 小車 690 x 350 x 860 mm(27.2” x 13.8” x 33.9”) 重量 控制單元 AT 25 kg (55 lbs) 控制單元 S 42 kg (92.6 lbs) 控制單元 X 45 kg (99.3 lbs) 控制單元 H 49 kg (108 lbs) 小車 11 kg (24.3 lbs) 顯示 LCD 可用語言 English, German, French, Spanish, Swedish 測量部分 電流表 測量方法 AC，真有效值 不確定度 1% of range ±1 digit 電流表 1 范圍 0 – 4800 A / 0 –15 kA
0 – 9600 A / 0 – 30 kA
0 – 960 A / 0 – 3 kA電流表 2 范圍 0 – 2.000 A / 0 – 20.00 A *大電流 20 A (The input is not protected by a fuse) 電壓表 測試方法 AC, true RMS 分辨率 0 – 9.999 V
10.00 – 99.99 V
100.0 – 200.0 V準確度 1% of range ±1 digit 輸入電阻（ Rin ） 240 kΩ (range 0 – 200 V)
24 kΩ (other ranges)耐電介質 2.5 kV 計時器 介紹 在幾秒鐘內，電源頻率周期或小時和分鐘 范圍 0.000 – 999.9 s
0 – 9999 cycles
0.001 s – 99 h 59 min*度 ±(1 digit + 0.01% of value)
For the stop condition in INT-mode 1 ms shall be added to the specified measure-ment error.停止輸入 *大輸入電壓 250 V AC / 275 V DC 相角 范圍 0 – 359º 分辨率 1º *度 ±2º (電壓和電流讀數高于所選的10% Z, P, R, X, S, Q and power factor (cos φ) 對于這些測量結果，使用U，I和有時φ來計算結果。 Imax 存儲≥100毫秒的*大電流值 INT-level 表示電流中斷的閾值。 可以設置為電流表1量程的0.7％或2.1％。
MEGGER ODEN AT初級電流注入測試系統訂購信息產品類別 產品型號 / 名稱 規格參數 貨號 系統默認配件 推車 購買完整 ODEN 系統時自動包含 50-00092 - 大電流串聯電纜 購買 2 個或 3 個電流單元時隨附，用于電流單元串聯連接 - ODEN AT 主產品 ODEN AT/1S 供電電壓：240 V BH-62411 ODEN AT/1S 供電電壓：400 V BH-64011 ODEN AT/1S 供電電壓：480 V（60 Hz） BH-64811 ODEN AT/2S 供電電壓：240 V BH-62412 ODEN AT/2S 供電電壓：400 V BH-64012 ODEN AT/2S 供電電壓：480 V（60 Hz） BH-64812 ODEN AT/3S 供電電壓：240 V BH-62413 ODEN AT/3S 供電電壓：400 V BH-64013 ODEN AT/3S 供電電壓：480 V（60 Hz） BH-64813 ODEN AT/1X 供電電壓：240 V BH-62421 ODEN AT/1X 供電電壓：400 V BH-64021 ODEN AT/1X 供電電壓：480 V（60 Hz） BH-64821 ODEN AT/2X 供電電壓：240 V BH-62422 ODEN AT/2X 供電電壓：400 V BH-64022 ODEN AT/2X 供電電壓：480 V（60 Hz） BH-64822 ODEN AT/3X 供電電壓：240 V BH-62423 ODEN AT/3X 供電電壓：400 V BH-64023 ODEN AT/3X 供電電壓：480 V（60 Hz） BH-64823 ODEN AT/1H 供電電壓：240 V BH-62431 ODEN AT/1H 供電電壓：400 V BH-64031 ODEN AT/1H 供電電壓：480 V（60 Hz） BH-64831 ODEN AT/2H 供電電壓：240 V BH-62432 ODEN AT/2H 供電電壓：400 V BH-64032 ODEN AT/2H 供電電壓：480 V（60 Hz） BH-64832 ODEN AT/3H 供電電壓：240 V BH-62433 ODEN AT/3H 供電電壓：400 V BH-64033 ODEN AT/3H 供電電壓：480 V（60 Hz） BH-64833 可選配件 HCP2000 - AA-90165 電流互感器開關箱 - BH-90130 大電流串聯銅排 - BH-90102 大電流并聯銅排 數量：2 件；重量：3 kg BH-90171 電源適配器 規格：240/400V；注：僅可與具備此功能的 ODEN AT 配套使用，需聯系瑞典 Megger 公司 BH-90120 ODEN-Select 類型：軟件工具；功能：確定*佳 ODEN AT 配置；性質：免費軟件，下載地址：www.megger.com - 多芯大電流電纜組（雙絞線） 電纜組 截面面積：240 mm²（2×120）；長度：2×0.5 米（1.6 英尺）；阻抗：0.21 mΩ GA-12205 電纜組 截面面積：240 mm²（2×120）；長度：2×1 米（3.3 英尺）；阻抗：0.32 mΩ GA-12210 電纜組 截面面積：240 mm²（2×120）；長度：2×1.5 米（4.9 英尺）；阻抗：0.42 mΩ GA-12215 電纜組 截面面積：240 mm²（2×120）；長度：2×2 米（6.6 英尺）；阻抗：0.53 mΩ GA-12220 電纜組 截面面積：360 mm²（3×120）；長度：2×0.5 米（1.6 英尺）；阻抗：0.18 mΩ GA-12305 電纜組 截面面積：360 mm²（3×120）；長度：2×1 米（3.3 英尺）；阻抗：0.25 mΩ GA-12310 電纜組 截面面積：360 mm²（3×120）；長度：2×1.5 米（4.9 英尺）；阻抗：0.32 mΩ GA-12315 電纜組 截面面積：360 mm²（3×120）；長度：2×2 米（6.6 英尺）；阻抗：0.39 mΩ GA-12320 電纜組 截面面積：480 mm²（4×120）；長度：2×0.5 米（1.6 英尺）；阻抗：0.16 mΩ GA-12405 電纜組 截面面積：480 mm²（4×120）；長度：2×1 米（3.3 英尺）；阻抗：0.21 mΩ GA-12410 電纜組 截面面積：480 mm²（4×120）；長度：2×1.5 米（4.9 英尺）；阻抗：0.27 mΩ GA-12415 電纜組 截面面積：480 mm²（4×120）；長度：2×2 米（6.6 英尺）；阻抗：0.32 mΩ GA-12420 電纜組 截面面積：720 mm²（6×120）；長度：2×0.5 米（1.6 英尺）；阻抗：0.14 mΩ GA-12605 電纜組 截面面積：720 mm²（6×120）；長度：2×1 米（3.3 英尺）；阻抗：0.18 mΩ GA-12610 電纜組 截面面積：720 mm²（6×120）；長度：2×1.5 米（4.9 英尺）；阻抗：0.21 mΩ GA-12615 電纜組 截面面積：720 mm²（6×120）；長度：2×2 米（6.56 英尺）；阻抗：0.25 mΩ GA-12620 專用電纜組 電纜組 規格：2×5 米（16 英尺），120 mm²；截面面積：120 mm²；重量：15.2 kg（33.5 lbs）；阻抗：2.2 mΩ GA-12052 電纜組 規格：2×5 米（16 英尺），25 mm²；截面面積：25 mm²；用途：用于電流單元 X 的 30/60 V 輸出端；重量：4 kg（8.8 lbs） GA-020 -
-
